OpenScape 4000 TMANI — 8 Port Analog Trunk Kartı
OpenScape 4000 için 8 analog trunk portlu dış hat kartı — TM2LP ve TMC16'nın halefi. HKZ Loop Start (dünya geneli) ve DID Italy gibi ülke protokollerini destekler. HiPath 3800 ile aynı tasarım, sadece part number ve LW farklı.
Teknik özellikler
- Tip / Type
- Trunk Module Analog Network Interface
- Port sayısı / Ports
- 8 × analog trunk
- Yerini aldığı / Replaces
- TM2LP, TMC16
- Sinyal protokolü / Signaling protocols
- HKZ Loop Start (global), DID Italy (Italya)
- Genişletme / Extension
- PTIMES modülü (datasheet §6.10.6)
- Mimari paylaşım / Shared design
- HiPath 3800 (sadece part # + LW farklı)
- Yıldırım koruması / Lightning protection
- §2.3 referansı
Öne çıkan özellikler
- 8 analog trunk port — dış hat (CO) bağlantısı.
- Yerini aldığı: TM2LP ve TMC16 (OS4000'de aynı işlevi gören eski kartlar).
- HKZ (Loop Start) — TM2LP'nin desteklediği dünya geneli protokol.
- DID Italy — Italya için Direct Inward Dial.
- PTIMES (Public Telephone Interface Module Extension) modülü ile genişletme — §6.10.6.
- HiPath 3800 ortak tasarım — aynı layout ve boyut, sadece OS 4000 için LW farklı (part number değişiyor).
- Pin assignment dokümantasyonu — datasheet §6.10.4.
- Yıldırım koruması — §2.3 referansı, dış hat dayanımı.
Tipik kullanım
Klasik analog PSTN dış hat — KOBİ/orta segment OS 4000 sistemler için CO bağlantısı.
Italya pazarı — DID Italy protokolü ile doğrudan dahili çağrı.
Mevcut TM2LP/TMC16 refresh — V11 platformuna geçişte halef olarak.
PTIMES ile genişletilmiş kapasiteli analog trunk hub.
Karma TDM/IP altyapı — analog dış hat + SoftGate üzerinden SIP trunk birlikte.
İlgili Çözümler
İlgili Ürünler

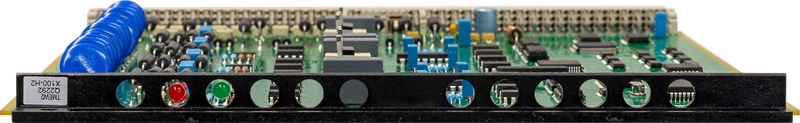

OpenScape 4000 sistemleri veya başka PBX'ler arasında 4-wire tie-line bağlantısı sağlayan E&M sinyalizasyon kartı — 4 tie-trunk, Type 1/1A signaling, Delay Dial / Wink Start / Immediate Start protokolleri. SICOFI tabanlı, on-board loadware yönetimi.
Detaylar
OpenScape 4000 platformunda dış hat trunk bağlantılarını sonlandıran dijital arabirim kartı — DIUT2'nin V11 dönemi halefi. E1 (ISDN PRI / CAS) ve T1 (BOS / MOS / CVN) varyantları için tek PCB'de iki loadware desteği.
Detaylar
OpenScape 4000'in 120 kanallı common gateway kartı — STMIX ve STMI4 (PDMX modüllü) kartlarının halefi. Yüksek hat yoğunluğu, modern USB service portları ve LTU shelf entegrasyonu.
Detaylar

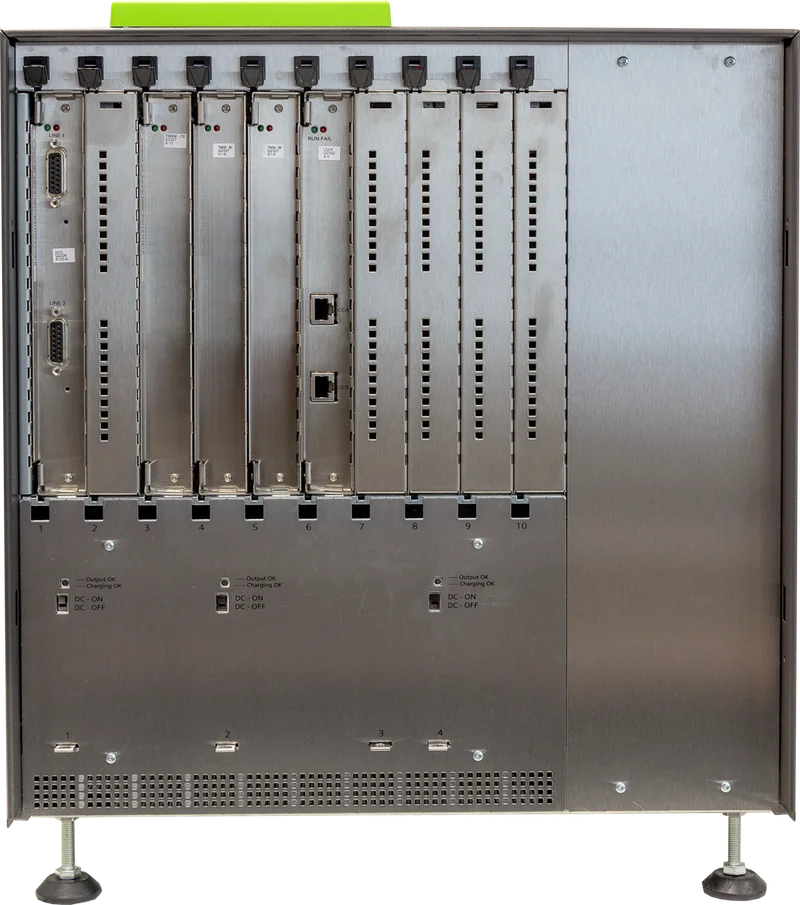

OpenScape 4000 platformunun IP geçit bileşeni — IP telefon erişimi, SIP trunk sonlandırma, TDM-IP medya dönüşümü ve SIP yük dengeleyici (SIP load balancer) hizmetini sağlar. AP3700 IP shelf üzerinde çalışan yazılım uygulaması.
