OpenScape 4000 SLMAV — 24 Port Analog Abone Hattı Kartı
OpenScape 4000'in analog abone hatları için 24 T/R portlu kart — SLMAE'nin özelliklerini taşır, CLIP destekli ve dahili 71 Vrms zil voltaj üreticisi sayesinde ek zil üretici gerektirmez. 1800 Ω loop ile 600 Ω telefonda 4.5 km kabloya kadar uzaklık.
Teknik özellikler
- Tip / Type
- Subscriber Line Module Analog Voice
- Order number / Part
- S30810-Q2227-X
- Port sayısı / Ports
- 24 × analog T/R
- CLIP destegi / CLIP support
- Evet
- Dahili zil / Internal ringer
- 71 Vrms
- Maks. loop direnç / Max loop resistance
- 1800 Ω
- Maks. mesafe (600 Ω, AWG24)
- 17.82 km
- Maks. mesafe (300 Ω, AWG24)
- Limitler tabloya bağlı
- Hat fonksiyonları / Line functions
- Aşırı gerilim koruması, zil, supervisor, codec, hybrid 2W↔4W, loopback
- Yerini aldığı / Replaces
- SLMAE (özellikleri korunur)
- Hot-plug
- Evet
Öne çıkan özellikler
- 24 analog T/R portu (S30810-Q2227-X).
- CLIP (calling name/number identification presentation) desteği.
- Dahili 71 Vrms zil voltaj üreteci — ayrı dış generator gerektirmez.
- Hat fonksiyonları: aşırı gerilim koruması + zil verme + hat denetim/sinyalizasyon + codec + hibrit 2W↔4W + loopback test.
- Maks. loop direnci 1800 Ω: AWG24 ile 17.82 km, AWG26 ile 11.21 km, 'giga' tip kablo ile 5.36 km (300 Ω telefon).
- Standart 600 Ω telefonda 4.5 km maks. hat mesafesi.
- AMO MDF eşleme dokümantasyonu mevcut.
- Hot-pluggable çıkartma/değiştirme prosedürü datasheet §6.4.3/6.4.4.
Tipik kullanım
Mevcut analog hat altyapısı koruma — IP geçişi olmadan eski analog abone telefonlarının modern OS 4000 platformunda yaşatılması.
Otel oda telefonları — analog FXS portlarda CLIP ile arayan görünür.
Hastane hasta odası — analog tek tuşlu acil çağrı butonlu telefonlar.
Asansör / paniksi telefon hatları — aşırı gerilim koruması ile.
Üretim tesisi alarm hatları — analog hat denetimiyle hat kopması algılama.
İlgili Çözümler
İlgili Ürünler
OpenScape 4000 dijital abone hatları için 24 portlu UP0/E kartı — eski SLMO ve SLMOP kartların halefi. 2B+D ISDN Basic Rate arayüzü, 1000 m kabloya kadar mesafe (ICCS).
Detaylar
OpenScape 4000 platformunda DECT cordless baz istasyonlarına 24 UP0/E hattı sağlayan kart — SLC24'ün halefi. Her kartta 48 ADPCM kanalı, 1000 m kabloya kadar uzaklık (ICCS).
Detaylar
OpenScape 4000 için 8 analog trunk portlu dış hat kartı — TM2LP ve TMC16'nın halefi. HKZ Loop Start (dünya geneli) ve DID Italy gibi ülke protokollerini destekler. HiPath 3800 ile aynı tasarım, sadece part number ve LW farklı.
Detaylar
Devlet, hastane, havalimanı ve büyük kampüsler için tasarlanan üst-segment santral sunucusu — Linux (SLES) tabanlı, tek sistemde 12.000 aboneye, networked 100.000 aboneye kadar ölçeklenir, coğrafi yedekli Hot-Standby Duplex destekli.
Detaylar

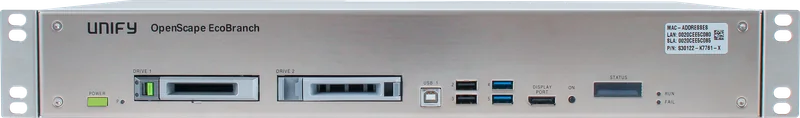

Küçük ve orta ölçekli şubeler için OpenScape 4000 alt sistemi — WAN bağlantısı kesildiğinde tam fonksiyonel yerel santral olarak çalışır. AC/AC veya AC/DC redundant güç kaynağı seçenekleri.
