Endüstriyel DC Güç — Eltek Flatpack2 110/220 V

Trafo merkezi, şalt sahası, koruma ve kontrol sistemleri, SCADA ve acil aydınlatma için 110–220 VDC akü şarj ve DC besleme sistemleri. Flatpack2 110 V ve 220 V HE redresörler kurşun asit ve NiCd akülerle çalışır. 19" 2U Integrated sistem 4 modülle 110–220 V'ta 8 kW, 24–125 V'ta 12 kW verir; IBB IP kabinli sistemler IP55'e kadar koruma sınıfı ve 300 A'ya kadar DC çıkış sunar. Smartpack2 kontrolör: web arayüzü, SNMP ve Modbus.

Eltek

Kapsam / teslimat

  • Flatpack2 110-125/2000 HE: 2000 W, 16,7 A; varsayılan 122,5 VDC, 89,2–171,6 VDC ayar; 54–71 kurşun asit veya 85–104 NiCd hücre; verim %94'ün üzerinde
  • Flatpack2 110-120/20A HE: 3025 W, 20 A; 90–151,25 VDC; 54–60 kurşun asit veya 86–91 NiCd hücre; verim %94'ün üzerinde
  • Flatpack2 220/2000 HE: 2000 W, 220 VDC'de 9,16 A; varsayılan 245,3 VDC, 178,5–297 VDC ayar; 108–122 kurşun asit veya 170–180 NiCd hücre; verim %95'in üzerinde. 220/10A HE: 2800 W, 10 A; verim %95,5'in üzerinde
  • Modüllerin ortak değerleri: AC giriş 85–300 VAC (2000 W modeller DC girişi de kabul eder), güç faktörü 0,99; çalışma sıcaklığı -40…+75 °C; 109 × 41,5 × 327 mm, 1,95 kg; hot-plug, OR-ing diyotlu çıkış

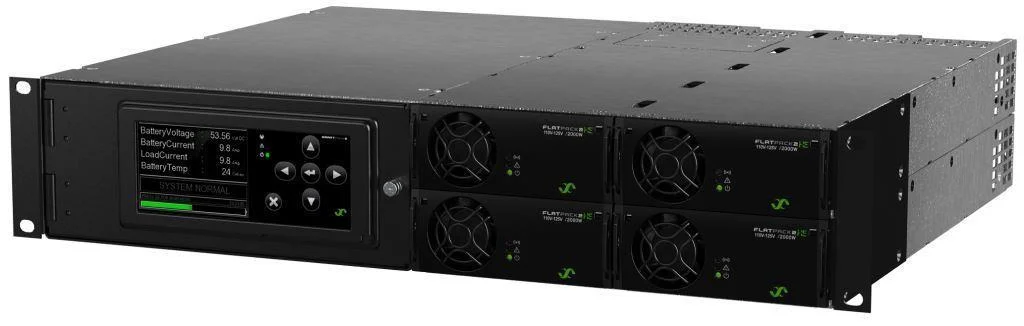

  • Flatpack2 Integrated 19" 2U: 4 redresör yuvası; 24–125 V modeli 12 kW, 110–220 V modeli 8 kW; arkadan M6 cıvatalı bulk DC çıkış; Smartpack2 Touch kontrolör; 110–220 V'ta 3 alarm rölesi, isteğe bağlı Fleximonitor ve röle kartı; toprak kaçağı alarmı; -40…+55 °C
  • IBB IP: önceden test edilmiş yapı bloklarıyla kabinli sistem, IP55'e kadar koruma sınıfı; IBF AC/DC ve DC/DC bloklar 24–220 VDC, 300 A / 16 kW'a kadar; IBF DC/AC 230 VAC, 6,75 kVA'ya kadar; entegre DC/AC dağıtım ve akü sigortası; 3,2" ekran, Ethernet, web, SNMP, Modbus TCP
  • Uygulama alanları: alçak ve yüksek gerilim şalt, trafo merkezi, enerji üretim ve dağıtım, kontrol ve koruma (kesici açma beslemesi), SCADA haberleşmesi, acil aydınlatma, demiryolu ve metro sinyalizasyonu, açık deniz ve proses tesisleri
  • Eski sistem yenileme: mevcut 110/220 V redresör sistemi (ör. Eltek PSS serisi) Flatpack2 ile yenilenirken birebir modül takası yapılmaz; raf veya kabin, kontrolör ve dağıtım birlikte projelendirilir, mevcut akü grubu test sonucuna göre korunur veya yenilenir
  • Promark: keşif, yük ve akü otonomisi hesabı, sistem seçimi, kurulum, kontrolör ve SNMP/Modbus ayarı, akü testi, periyodik bakım ve yedek modül
