OpenScape Business X8 TMANI — аналоговая транковая карта на 8 портов (без тарификации)
Карта 8 × a/b аналоговых внешних линий для X8 — CLIP, без тарификации (GEE). Преемник TM2LP и TMC16. Без встроенного PFT — планируется с релейной картой REALS; кроссировка через patch panel.
Технические характеристики
- Tip / Type
- Analog trunk kartı / analog trunk card
- Port
- 8 × a/b (Ground Start / Loop Start), CLIP
- Metering / GEE
- YOK (sayaçsız) / w/o GEE — sayaçlı tip yalnız OS4000 (50009074 / T405)
- Platform
- OpenScape Business X8
- Halefi olduğu / Replaces
- TM2LP, TMC16
- Varyantlar / Variants
- S30810-Q2327-X (ROW) · -X1 (int'l) · -X82 (BRA)
- PFT
- On-board yok — REALS (A426) / PFT4 (A373) ile
- Bağlantı / Wiring
- Arka patch panel (NPPAB)
- Mitel PN
- 50009266
- Unify L No
- L30251-U600-A677
Ключевые особенности
- 8 × a/b транков (Ground/Loop Start), CLIP.
- БЕЗ тарификации GEE — вариант для X8; тарифицируемый TMANI только в портфеле OS4000 (T405).
- Преемник TM2LP и TMC16.
- Варианты: Q2327-X (ROW) / -X1 / -X82 (Бразилия).
- Без встроенного PFT — добавляется REALS / PFT4.
- Линии >500 м — газовый разрядник обязателен.
- Кроссировка через задний patch panel.
- Promark: планирование транков и монтаж.
Типичные применения
Аналоговые внешние линии PSTN на X8.
Аварийный переход на аналог с REALS.
Связанные решения
Сопутствующие товары
Корпоративная UC-платформа с модульной shelf-архитектурой и высокой плотностью портов — 384 аналог., 384 цифр., 250 DECT и 180 ISDN S2M (PRI), самая широкая аппаратная ёмкость X-серии. Платформа уровня штаб-квартиры для отелей, больниц и кампусов.
ПодробнееРелейная карта Power Failure Transfer для X8 — при отказе системы/питания переключает выбранные аналоговые транки напрямую на аналоговые телефоны. Устанавливается в слот REALS внизу base box; 4 контакта. Для расширения — PFT4.
Подробнее

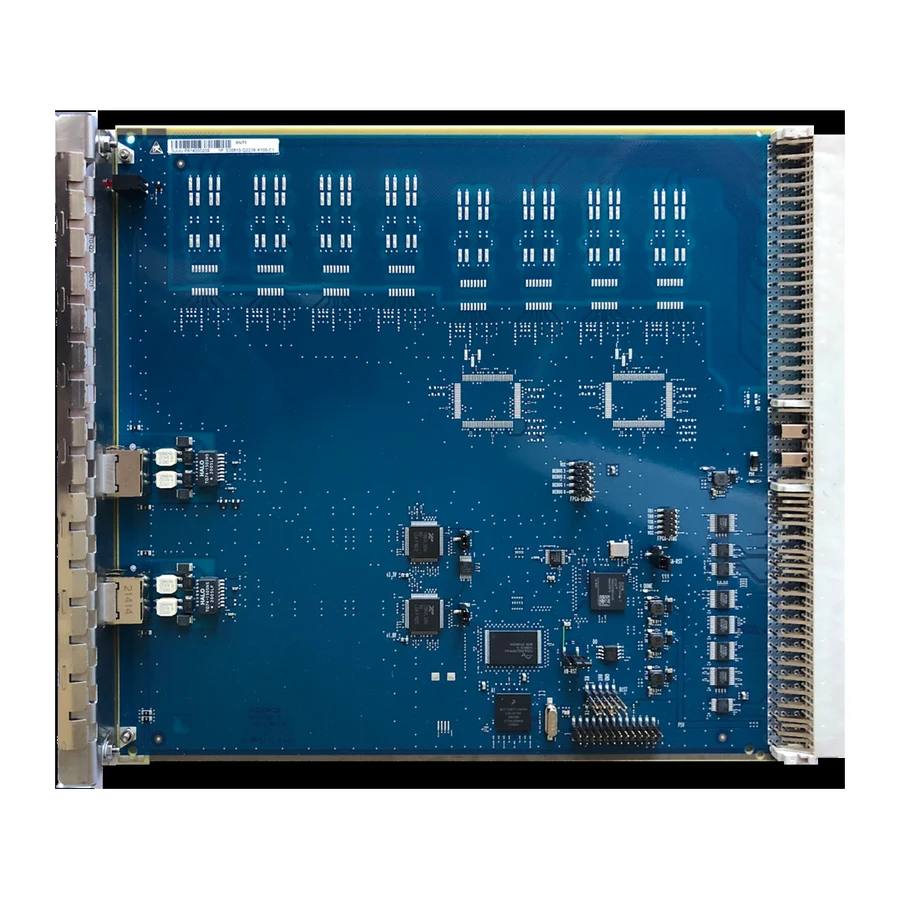

Карта 2 × S2M (ISDN PRI) для X8 V3 — преемник DIUT2. Подключение операторских PRI; кроссировка сзади. ⚠️ Отличается от одноимённой карты OS4000; DIUT2 — только для V2 (OCCL).
