Карты расширения и модули

OpenScape 4000

Номера деталей для OS4000 V11. EcoServer 2 Simplex/Duplex, HG3500 V8, SLMU, SLMAV24, DIUT3, TMANI. Flex User (L30220-G622) и SSP 3Y (K40220-G622).

• L30220-Y600-G300 — Basic System: базовый блок OS4000
• L30220-Y600-G335 — EcoServer 2 Simplex: одиночный сервер, стандартное развёртывание
• L30220-Y600-G336 — EcoServer 2 Duplex: двойной сервер, HA/резерв

OpenScape Business X8

Номера деталей для OpenScape Business X8. Системный блок, плата OCCLA, карты расширения (DIUT3, TMANI, SLMU, SLMAV24N, OCCBL, ALUM/PFT), монтаж и лицензии.

• L30251-U600-G661 — System Box: 2× LUNA2, 9 слотов (кабель питания отдельно)
• L30251-U600-G664 — Mainboard OCCLA: M.2 SATA SSD, 2× GigE LAN, GigE WAN, USB 2.0+3.0, OCCB, 3.5mm MoH (альтернатива: G662 OCCL V2 — SDHC)
• L30251-U600-A989 — DIUT3: E1/T1 PRI транк, 2× E1/30 кан., макс 3 = 180 кан.

Карты OpenScape Business X3R/X5R

Абонентские и транковые карты для X3R/X5R — аналоговые (SLAV16R/SLAV8R), цифровые UP0/E (SLU8NR), аналоговый транк (TLANI4R) и ISDN S0 (STLSX4R). R-серия; несовместимы с картами X8.

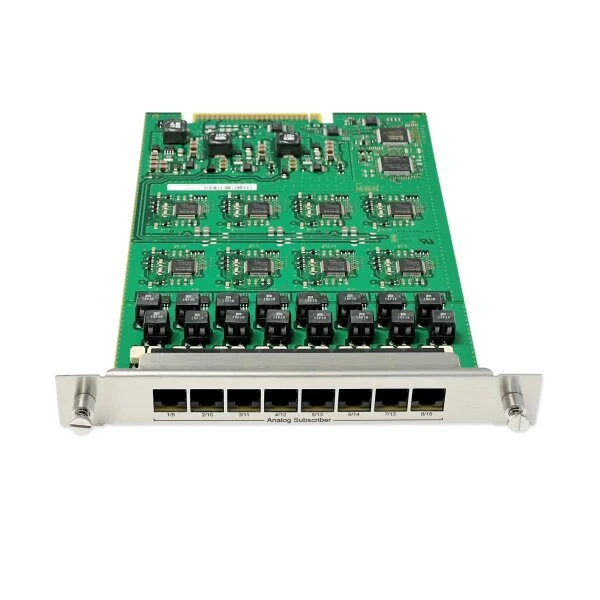

• SLAV16R — 16 аналоговых портов (CLIP), преемник SLAD16; макс. 4; Y-кабель обязателен

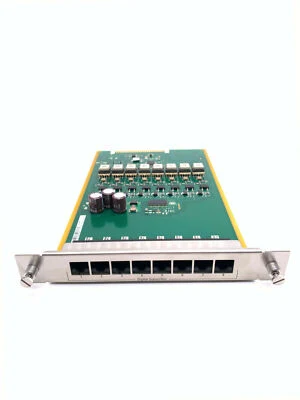

• SLAV8R — 8 аналоговых; SLU8NR — 8 × UP0/E (потолок X5R 56)

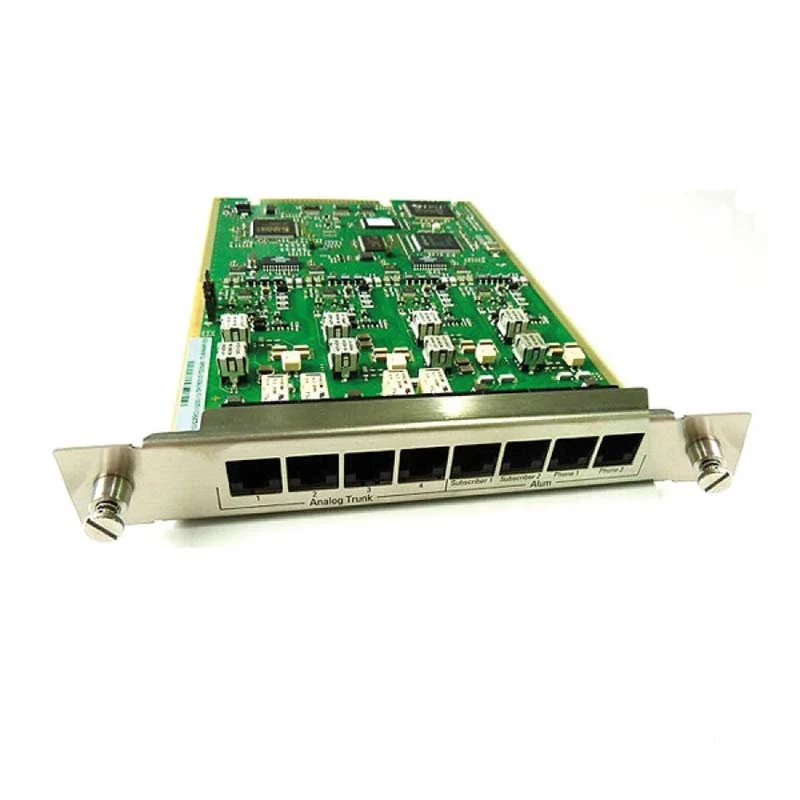

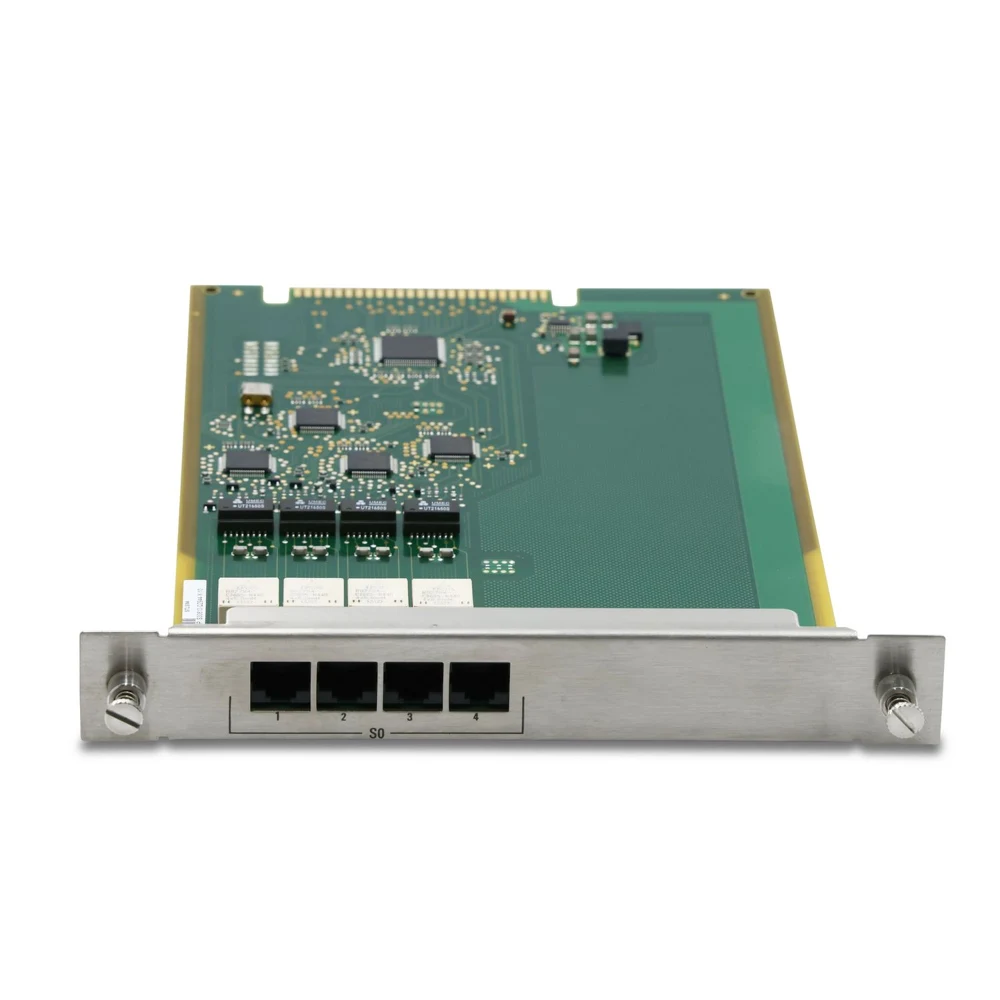

• TLANI4R — 4 аналоговых транка; STLSX4R — 4 × S0 BRI (потолок 48)

Карты OpenScape Business X8

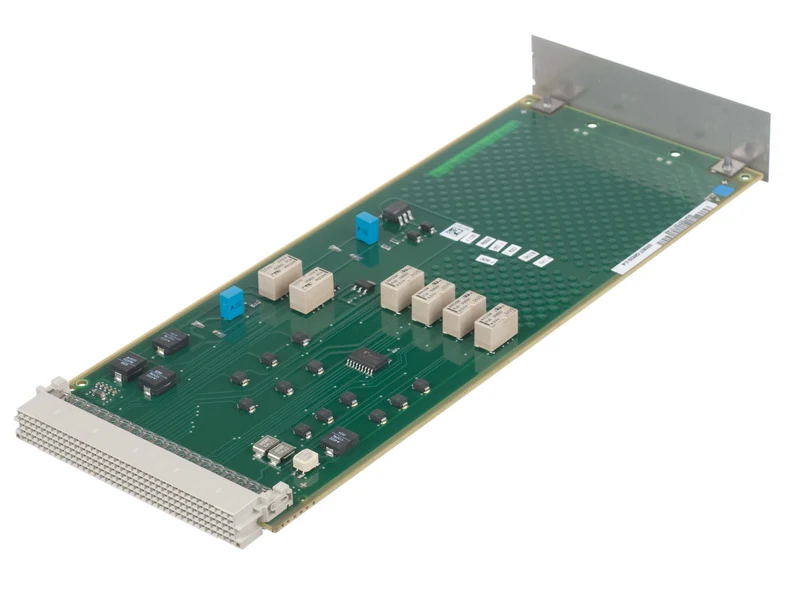

Карты модульной АТС X8 — OCCLA (V3), OCCBL/OCCBH DSP, SLMAV24N, SLMU (преемник SLMO), SLMUC DECT (преемник SLCN), DIUT3 PRI, TMANI (без тарификации), REALS PFT. ⚠️ Карты X8 не подходят к X3R/X5R и OS4000.

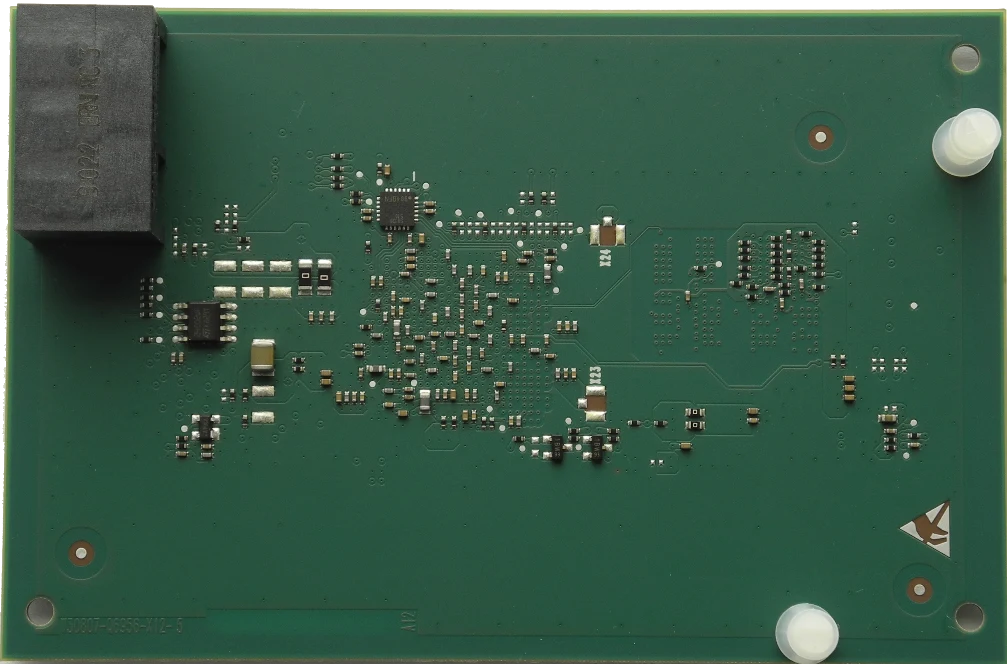

• OCCLA — плата V3 (8 DSP); OCCBL +40 / OCCBH +120
• SLMAV24N — 24 аналоговых; SLMU — 24 × UP0/E (преемник SLMO)
• SLMUC = SLMU + CMAe — DECT (преемник SLCN); макс. 4, 128 устройств на карту

OpenScape 4000 DIUT3 — карта цифрового trunk-интерфейса

Цифровая плата интерфейса внешних trunk на OpenScape 4000 — преемник DIUT2 в эпоху V11. Один PCB поддерживает две LW-вариации: E1 (ISDN PRI / CAS) и T1 (BOS / MOS / CVN).

OpenScape 4000 SLMAV — карта аналоговых абонентов 24 порта

Карта аналоговых абонентов OpenScape 4000 на 24 порта T/R — те же функции, что у SLMAE; CLIP и встроенный генератор звонкового напряжения 71 Vrms. Loop 1800 Ом — телефон 600 Ом до 4.5 км.

OpenScape 4000 SLMC — карта линий для DECT-станций

Карта на 24 UP0/E линии для DECT-станций OpenScape 4000 — преемник SLC24. 48 каналов ADPCM, длина линии до 1000 м (ICCS).

OpenScape 4000 SLMU — карта абонентских линий 24 × UP0/E

Карта абонентских линий OpenScape 4000 на 24 порта UP0/E — преемник SLMO и SLMOP. Интерфейс 2B+D ISDN BRI, длина линии до 1000 м (ICCS).

OpenScape 4000 STMD3a — модуль S0 (вариант A)

Вариант A платы STMD3, объединяющий функции STMD и SLMS на одной плате. 8 S0-trunk интерфейсов (каждый 2B+D), функционально эквивалентен STMD2, новое HW. SIPAC backplane, защита flash на плате.

OpenScape 4000 STMIX — карта HG 3500 Common Gateway

Карта Common Gateway HG 3500, добавляющая 120-канальную SIP/IP-trunk-ёмкость в OpenScape 4000 — для миграции с TDM на IP, с поддержкой горячей замены.

OpenScape 4000 STMIY — Common Gateway-плата на 120 каналов

120-канальная Common Gateway-плата OpenScape 4000 — преемник STMIX и STMI4 (с PDMX). Высокая плотность линий, современные USB-сервисные порты, интеграция LTU shelf.

OpenScape 4000 TMANI — 8-портовая аналоговая trunk-плата

Аналоговая trunk-плата OpenScape 4000 на 8 портов — преемник TM2LP и TMC16. HKZ Loop Start (по всему миру) и страновые протоколы (DID Italy). Та же раскладка/габариты, что у HiPath 3800.
