Eltek Flatpack2 Industrial — выпрямители и зарядные системы 110/220 VDC
Системы заряда АКБ и DC питания 110–220 VDC для подстанций, распределительных устройств, систем РЗА, SCADA и аварийного освещения. Выпрямители Flatpack2 110 В и 220 В HE работают со свинцово-кислотными и NiCd батареями. Система 19" 2U Integrated с 4 модулями даёт 8 кВт при 110–220 В и 12 кВт при 24–125 В; шкафные системы IBB IP — степень защиты до IP55 и DC выход до 300 А. Контроллер Smartpack2: веб-интерфейс, SNMP и Modbus.
Технические характеристики
- Тип
- Промышленная система DC питания и заряда АКБ
- Производитель
- Eltek (Delta Group)
- Номинальный выход
- 110–125 VDC и 220 VDC (модель 2U Integrated 24–125 В: 24 / 48 / 60 / 110 / 125 В)
- Выпрямители
- Flatpack2 110-125/2000 HE (241115.805) · 110-120/20A HE (241119.805) · 220/2000 HE (241115.815) · 220/10A HE (241119.815)
- Мощность / ток модуля
- 2000 Вт / 16,7 А · 3025 Вт / 20 А · 2000 Вт / 9,16 А · 2800 Вт / 10 А
- Диапазон регулировки
- 89,2–171,6 VDC (110/2000) · 90–151,25 VDC (110/20A) · 178,5–297 VDC (220/2000) · 198–280 VDC (220/10A)
- КПД
- Выше 94% (110 В) · выше 95% / 95,5% (220 В)
- Тип АКБ
- Свинцово-кислотные или NiCd; в системе 2U 110–220 В 50–120 Pb / 82–180 NiCd элементов
- Вход
- 85–300 VAC (модели 2000 Вт принимают и 85–300 VDC) · 85–305 VAC (модели 20A / 10A); коэффициент мощности 0,99
- Система 2U Integrated
- 4 модуля; 8 кВт (110–220 В) / 12 кВт (24–125 В); 482 × 470 × 89 мм (110–220 В); IP20; -40…+55 °C
- Шкафная система IBB IP
- До IP55; 24–220 VDC до 300 А / 16 кВт; 230 VAC до 6,75 кВА
- Контроллер
- Smartpack2 (Touch, Industrial basic); дисплей и клавиши, веб-интерфейс, SNMP, Modbus
- Рабочая температура модуля
- -40…+75 °C (снижение мощности выше 50 / 55 °C)
- MTBF (Telcordia SR-332, 25 °C)
- >391 000 ч (2000 Вт) / >400 000 ч (20A, 10A)
Ключевые особенности
- Flatpack2 110-125/2000 HE: 2000 Вт, 16,7 А; по умолчанию 122,5 VDC, регулировка 89,2–171,6 VDC; 54–71 свинцово-кислотных или 85–104 NiCd элементов; КПД выше 94%
- Flatpack2 110-120/20A HE: 3025 Вт, 20 А; 90–151,25 VDC; 54–60 свинцово-кислотных или 86–91 NiCd элементов; КПД выше 94%
- Flatpack2 220/2000 HE: 2000 Вт, 9,16 А при 220 VDC; по умолчанию 245,3 VDC, регулировка 178,5–297 VDC; 108–122 свинцово-кислотных или 170–180 NiCd элементов; КПД выше 95%. 220/10A HE: 2800 Вт, 10 А; КПД выше 95,5%
- Общие данные модулей: вход AC 85–300 VAC (модели 2000 Вт принимают и вход DC), коэффициент мощности 0,99; рабочая температура -40…+75 °C; 109 × 41,5 × 327 мм, 1,95 кг; горячая замена, выход с OR-ing диодом
- Flatpack2 Integrated 19" 2U: 4 слота выпрямителей; модель 24–125 В — 12 кВт, модель 110–220 В — 8 кВт; общий DC выход сзади на болтах M6; контроллер Smartpack2 Touch; 3 аварийных реле в версии 110–220 В, опционально Fleximonitor и релейная плата; сигнализация замыкания на землю; -40…+55 °C
- IBB IP: шкафная система из предварительно испытанных блоков, степень защиты до IP55; блоки IBF AC/DC и DC/DC 24–220 VDC до 300 А / 16 кВт; IBF DC/AC 230 VAC до 6,75 кВА; встроенное DC/AC распределение и предохранитель АКБ; дисплей 3,2", Ethernet, веб, SNMP, Modbus TCP
- Контроллер Smartpack2: локальное управление с дисплея и клавиш, удалённое — через веб-интерфейс, SNMP и Modbus; аварии по низкому/высокому выходному напряжению, замыканию на землю, температуре, пропаданию сети, остаточной ёмкости АКБ и срабатыванию автоматов
Типичные применения
Подстанции и распределительные устройства: питание 110/220 VDC для релейной защиты и цепей отключения выключателей
Объекты генерации и распределения энергии: оборудование управления, защиты и связи SCADA
Аварийное освещение и системы сигнализации
Железная дорога и метро: системы сигнализации, управления и безопасности
Нефтегазовые и технологические объекты, морские платформы (IBB IP, до IP55)
Замена старых выпрямительных систем 110/220 В (например, серии Eltek PSS)
Связанные решения
Сопутствующие товары
Eltek Flatpack2 — семейство телеком DC выпрямителей (24/48/60 В, HE и SHE)
Высокоэффективная (96% при номинальном входе) Flatpack2 HE 48V выпрямительная система для телеком и ЦОД. Модули 2000W и 3000W: от 8kW 2U-стойки с полным распределением до многошкафных систем мощностью в несколько МВт. MTBF >350 000 ч (2000W) / >300 000 ч (3000W) при 25 °C. В семейство также входят модули 24/1800 HE, 48/2000 и 48/3000 SHE (КПД до 97,8%), 48-60/2000 HE и 60/3000 SHE; модели 110 и 220 В — на странице промышленного DC питания.
Подробнее

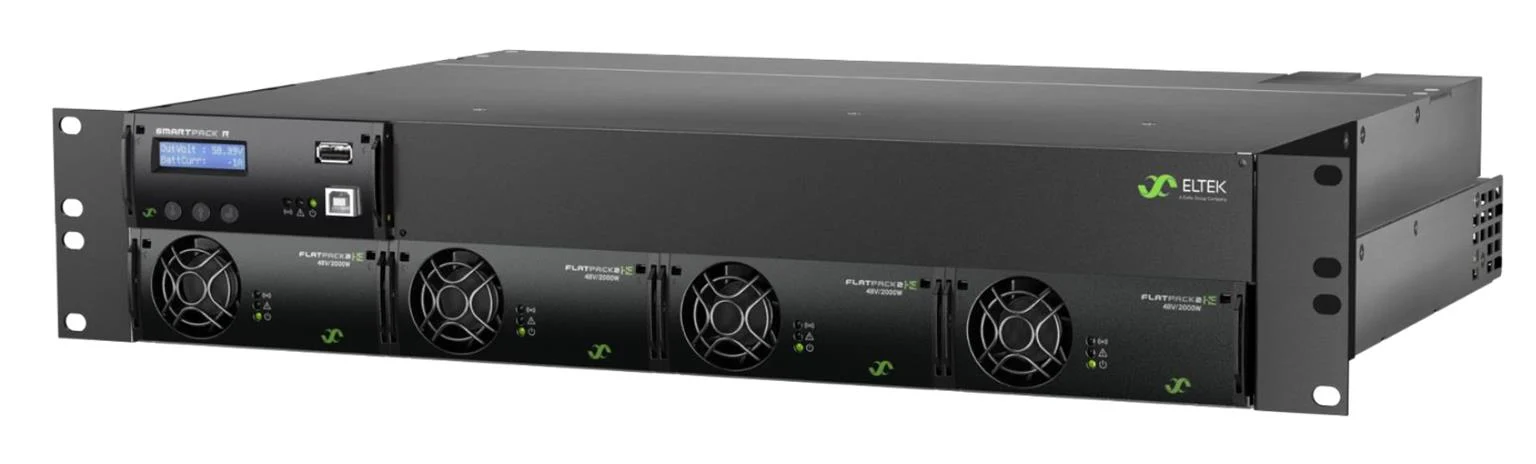

Eltek Flatpack2 Integrated — комплектные системы DC питания 48 В (150–700 А)
