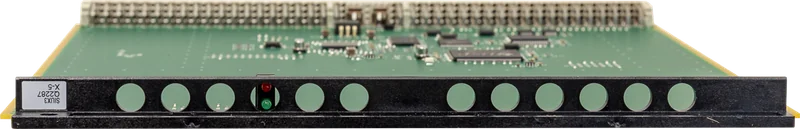

OpenScape 4000 LTUCR — LTU Kontrol Arabirim Kartı
OpenScape 4000'in central ve peripheral parçaları arasındaki kontrol arabirimi — eski LTUCA kartının halefi, yeni HW ID ve part numarasıyla. Hiqh-Speed Connect (HSC) interface'leriyle hızlı bağlantı.
Teknik özellikler
- Tip / Type
- Line Trunk Unit Control Replacement (central card)
- Yerini aldığı / Replaces
- LTUCA (legacy)
- Uyumluluk / Compatibility
- HiPath 4000 V8 + OpenScape 4000 V11
- Geriye uyumlu / Backward compatible
- Hayır
- HSC arayüzü / HSC interfaces
- 2 × High-Speed Connect
- Backplane güç / Backplane power
- 5 V DC
- Yerleşim / Placement
- AP3700 shelf — central position
- Loadware güncelleme / Loadware update
- Hat üzerinden (FPGA + firmware imajı)
Öne çıkan özellikler
- LTUCA replacement — yeni HW ID + yeni part number ile sisteme tamamen yeni board olarak tanınır.
- Sadece HiPath 4000 V8 + OpenScape 4000 ile uyumlu — eski processor board'larıyla geriye uyumsuz.
- Eski LTUCA / LTUCX kartların yerini almaz — bunlar ayrı sistemler.
- Peripheral shelves için periferal arayüz: peripheral kartlardan sinyal alır + central tarafa iletir.
- İki High-Speed Connect (HSC) interface — yüksek hızlı veri yolu.
- 5 V DC backplane güç — düşük tüketim.
- Loadware: kart firmware + FPGA loadware'i içerir, hat üzerinden güncellenebilir.
- AP3700 shelf merkezinde konumlandırılır — peripheral shelves üzerine kabloyla bağlantı.
Tipik kullanım
OS 4000 V11 yeni kurulum — temel central control kartı.
Eski LTUCA → LTUCR upgrade — V11 platforma geçişin ön şartı.
Multi-shelf büyük kurum — periphery'ler arasında merkezi senkron.
Yüksek trafik kurumsal santral — HSC arayüzlerle bottleneck'siz sinyalizasyon.
Service / maintenance — kart loadware güncellemesi sahada hat üzerinden.
